N-Type Male Connector
[ Model NTYPE-Male]
Connector สำหรับเชื่อมต่อระหว่าง Antenna กับ Access Point
คุณสมบัติทางไฟฟ้า
- Impedance : 50 ohm
- Frequency Range : 0-11 GHz
- VSWR Straight : 1.3 Max Right Angle : 1.5 Max
- Working Voltage : 1500 V RMS max at sea level
- Dielectric Withstanding Voltage : 2500V RMS
- Contact Resistance : Center Contact = 1.0 Milliohms Max
- Insulation Resistance : 5 Gohms Minimum
- Insertion Loss : 0.2 dB Max at 10 Ghz
- RF Leakage : -80 dB Minimum
SMA-Reverse Connector[ Model SMA-Rev]
หัว Connector สำหรับเชื่อมต่อระหว่าง Antenna กับ Access Point
ยี่ห้อ DLINK, SMC, NETGEAR, LINKSYS (MIMO), 3COM, PLANET และยี่ห้ออื่นที่ใช้หัวต่อแบบ RP-SMA
คุณสมบัติทางไฟฟ้า
- Impedance : 50 ohm
- Frequency Range : 0 to 12.0 GHz
- Working Voltage • RG-58,141,142,223→500 volts rms max
• RG-174,188,316→335 volts rms max
• RG-178,196→250 volts rms max- Dielectric Withstanding Voltage
• RG-58,141,142,223→1,000 volts rms max
• RG-174,188,316→750 volts rms max
• RG-178,196→500 volts rms max
- Contact Resistance center contact=3.0 Milliohms max
- outer contact = 2.0 Milliohms max
- Insertion Loss : 0.06 dB max @ 6 GHz
- Insulation Resistance : 5,000 Megohms min

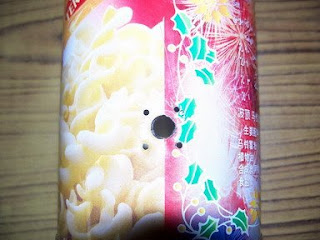

N-Type Female 4 hole for build and application
[ Model NTYPE-Female4hole]
บักกรีลวดทองแดงเข้ากับห้ว N-Type Female
ทำสาย Pigtail โดยใช้สายสัญญาณขนาด RG 58 บักกรี กับ Connecterข้างต้น
ตามรูป
