Cantenna Static

เริ่มจากผลิต cantenna (เสากระป๋อง) คือการเอากระป๋องอลูมิเนียมมาทำตัวขยายสัญญาณ ของคลื่นต่างๆ wireless จะใช้คลื่นอยู่ที่ 2.4GHz แล้วแต่ช่องสัญญาณ ด้วย

2.412 GHz สำหรับ ch1

2.462 GHz สำหรับ ch11

มีเว็บช่วยคำนวณต่างๆ เว็บที่ใช้คือ http://www.saunalahti.fi/elepal/antenna2calc.php

อุปกรณ์ที่ต้องใช้

1. กระป๋องขนาดเส้นผ่าศูนย์กลาง100mm

2. ลวดทองแดง หรือ หลอดทองเหลือง

3. N bulk type conneter

4. น๊อตแบบที่มีวงแหวนด้วย ทั้งหมด 4 ตัว

เครื่องมือ

1. กรรไกรตัดโลหะ

2. สว่านเจาะ และดอกสว่าน

3. บัดกรี และ โลหะสำหรับบัดกรี

4. คีม

5. ไม้บรรทัด

6. เทปพันสายไฟ

7. ไขควง

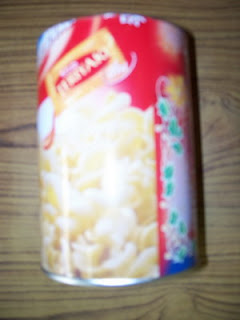

พิจารณากระป๋อง

โดยใช้กับกระป๋อง ซึ่งวัดเส้นผ่าศูนย์กลางแล้วได้ ประมาณ 100mm เมื่อคำนวณออกมาจะได้

Cuttoff Frequency in MHz for TE11 mode 2005 MHz

Cuttoff Frequency in Mhz for TM01 mode 2618.8 MHz

Top of Form

Source values:f=2.4 GHz D= 100mm
Bottom of Form
Results: Lo = 125 mm
Lo/4 = 31 mm

Lg = 184 mm
Lg/4 = 46 mm

ในเว็บนั้นเขียนว่า 802.11b และ 802.11g WiFi นั้น จะมีความถี่ตั้งแต่ 2.412 GHz ถึง 2.462 GHz ( ch1 = 2.412GHz , ch11 = 2.462GHz)

ค่า Cuttoff Frequency in MHz for TE11 mode จะต้องมีค่ามากกว่า 2.412 และ ค่า Cuttoff Frequency in Mhz for TM01 mode จะต้องมีค่ามากกว่า 2.462

วิธีประดิษฐ์

ตัดกระป๋องให้ได้ความยาว 138 mm ตามที่คำนวณ

เจาะรูที่กระป๋องวัดขึ้นมาจากก้นกระป๋อง 31mm

ติด N-type connecter
